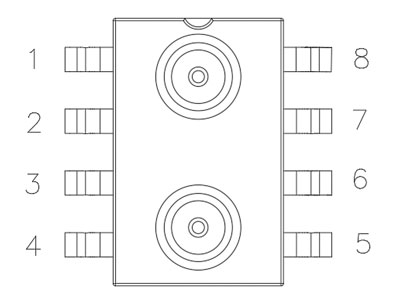

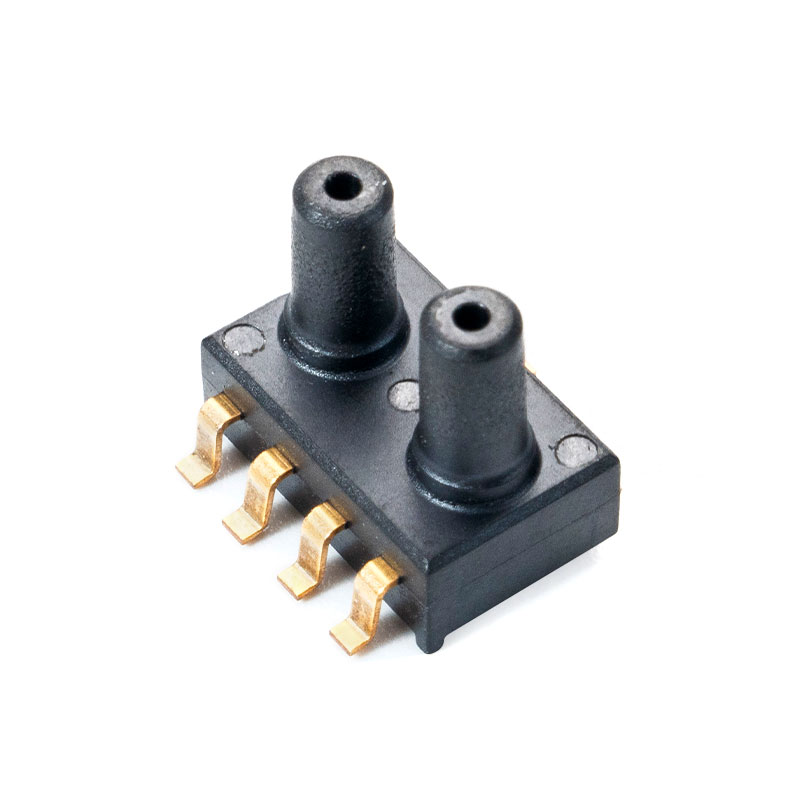

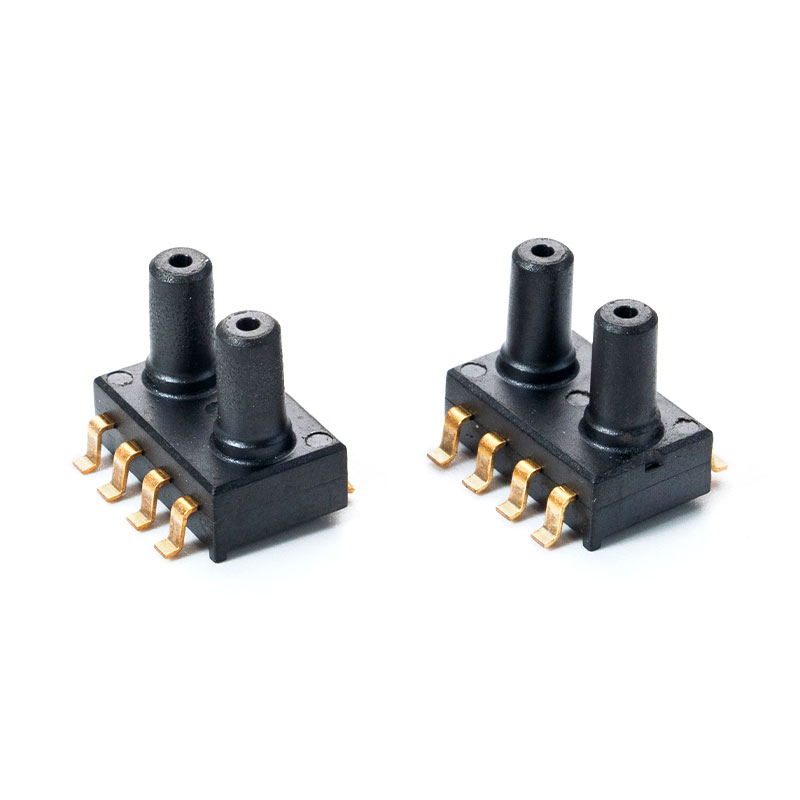

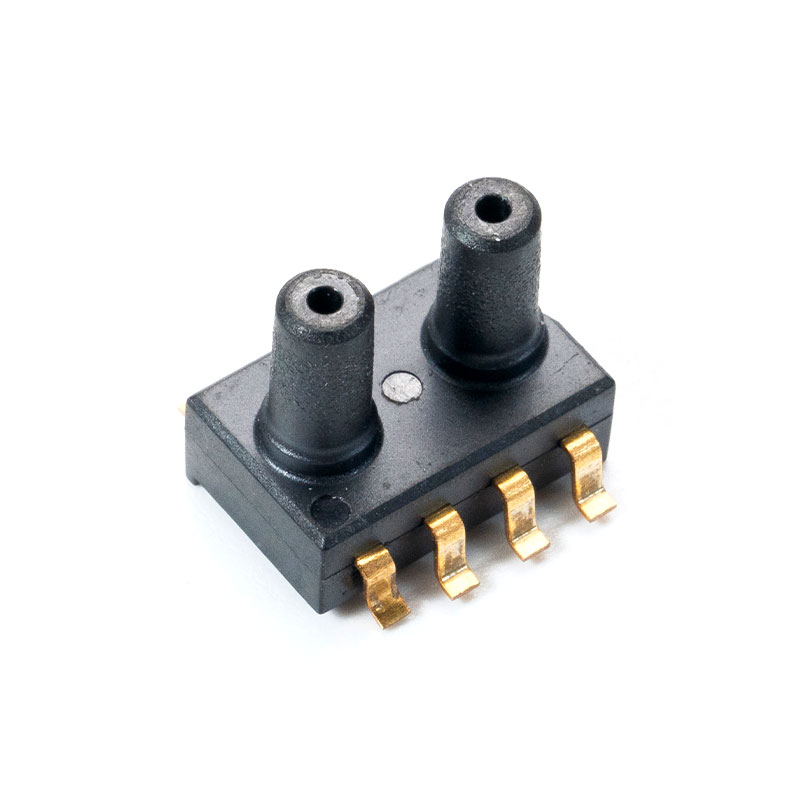

পিন কনফিগারেশন(MCP-H20)
| বর্ণনা |  | না। | প্রতীক | সংজ্ঞা |
| P1 P2 | 1 | N/C | বাহ্যিক সার্কিটরি বা মাটিতে সংযোগ করবেন না | |
| 2 | ভিডিডি | পাওয়ার সাপ্লাই | ||
| 3 | আউট | আউটপুট ভোল্টেজ | ||
| 4 | N/C | বাহ্যিক সার্কিটরি বা মাটিতে সংযোগ করবেন না | ||
| 5 | N/C | বাহ্যিক সার্কিটরি বা মাটিতে সংযোগ করবেন না | ||
| 6 | N/C | বাহ্যিক সার্কিটরি বা মাটিতে সংযোগ করবেন না | ||
| 7 | N/C | বাহ্যিক সার্কিটরি বা মাটিতে সংযোগ করবেন না | ||
| 8 | জিএনডি | গ্রাউন্ড |
প্রযুক্তিগত বৈশিষ্ট্য (MCP-H20)
বৈদ্যুতিক পরামিতি
| চারিত্রিক | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| বনাম = 5.0ভি (MCP-H20-A সিরিজ) | ভি এস | 4.75 | 5 | 5.25 | ভিডিসি |
| বনাম = 3.3ভি (MCP-H20-B সিরিজ) | ভি এস | 3 | 3.3 | 3.6 | ভিডিসি |
| বর্তমান কাজ | আমি o | - | 3 | mএডিসি | |
| নির্ভুলতা (0℃ থেকে 85℃) | - | - | - | 1.5 | % ভি এফএসএস |
| এডিসি রেজুলেশন | আরES ADC | - | 24 | - | বিট |
| DAC রেজোলিউশন | আরES DAC | - | 12 | - | বিট |
| প্রতিক্রিয়া সময় | t R | - | 2.5 | - | ms |
| ওয়ার্ম আপ সময় | - | - | 100 | - | ms |
| ESD সুরক্ষা | - | - | 2 | - | কেভি |
আউটপুট পরামিতি
MCP-H20-A সিরিজ (পাওয়ার সাপ্লাই ভোল্টেজ: 5.0ভি)
| চারিত্রিক | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| মিন pressure offset (0℃ to 85℃) | ভি বন্ধ | 0.44 | 0.5 | 0.56 | ভিডিসি |
| সম্পূর্ণ-স্কেল আউটপুট (0℃ থেকে 85℃) | ভি এফএসও | 4.44 | 4.5 | 4.56 | ভিডিসি |
| সম্পূর্ণ-স্কেল স্প্যান (0℃ থেকে 85℃) | ভি এফএসএস | 3.88 | 4 | 4.12 | ভিডিসি |
MCP-H20-B সিরিজ (পাওয়ার সাপ্লাই ভোল্টেজ: 3.3V)
| চারিত্রিক | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| মিন pressure offset (0℃ to 85℃) | ভি বন্ধ | 0.055 | 0.1 | 0.145 | ভিডিসি |
| সম্পূর্ণ-স্কেল আউটপুট (0℃ থেকে 85℃) | ভি এফএসও | 3.055 | 3.1 | 3.145 | ভিডিসি |
| সম্পূর্ণ-স্কেল স্প্যান (0℃ থেকে 85℃) | ভি এফএসএস | 2.91 | 3 | 3.09 | ভিডিসি |
চাপ এবং তাপমাত্রার বৈশিষ্ট্য (MCP-H21)
টেবিল 1: চাপ আউটপুট বৈশিষ্ট্য @ VDD = 5.0V, টি = 25℃ যদি না অন্যথায় উল্লেখ করা হয়
| প্যারামিটার | প্রতীক | শর্তাবলী | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| চাপ পরিমাপ পরিসীমা1 | পিএফএস | -100 | 200 | কেপিএ | ||
| চাপ রেজোলিউশন | চাপ | 0.05 | %FS | |||
| চাপ Accuracy2 | 25℃ এ | -0.1 | 0.1 | %FS | ||
| মোট ত্রুটি ব্যান্ড3 | টিইবি | 25℃ থেকে 60℃ পর্যন্ত | -0.3 | 0.3 | %FS | |
| -40 ℃ থেকে 85 ℃ | -1 | 1 | %FS | |||
| দীর্ঘমেয়াদী প্রবাহ | ১ বছর পর | ±0.15 | %FS | |||
| রিফ্লো সোল্ডারিং প্রভাব | IPC/JEDEC J-STD-020C | ±0.2 | %FS |
1. উচ্চ চাপের দিকটি চিহ্নিত দিকে রয়েছে।
2. 25C এ চাপ পরিসরে পরিমাপ করা আউটপুটে লাগানো একটি সেরা ফিট সোজা লাইন (BFSL) থেকে সর্বাধিক বিচ্যুতি। চাপ অ-রৈখিকতা, হিস্টেরেসিস, এবং অ-পুনরাবৃত্তির কারণে সমস্ত ত্রুটি অন্তর্ভুক্ত করে।
3. মোট চাপ ত্রুটি ব্যান্ডে সমস্ত নির্ভুলতা ত্রুটি, ক্ষতিপূরণকৃত তাপমাত্রা পরিসীমা এবং স্প্যান এবং অফসেট ক্রমাঙ্কন সহনশীলতার উপর তাপীয় ত্রুটি অন্তর্ভুক্ত রয়েছে। ইনপুট চাপ এবং তাপমাত্রার সাপেক্ষে আদর্শ সেন্সর আউটপুটের জন্য, TEB মানগুলি শুধুমাত্র ক্রমাঙ্কিত সরবরাহ ভোল্টেজে বৈধ।
টেবিল 2: তাপমাত্রার আউটপুট বৈশিষ্ট্য @ VDD = 5.0V, T = 25°C যদি না অন্যথায় উল্লেখ করা হয়
| প্যারামিটার | প্রতীক | শর্তাবলী | মিন | টাইপ。 | সর্বোচ্চ | ইউনিট |
| অপারেশন তাপমাত্রা | T ওপি | -20 | 85 | ℃ | ||
| তাপমাত্রা পরম নির্ভুলতা | -10℃ থেকে 50℃ | ±1.0 | ℃ | |||
| সর্বোচ্চ Error with Power | 1.8V থেকে 5.5V পর্যন্ত পাওয়ার সাপ্লাই | ±0.1 | ℃ | |||
| আউটপুট ডেটার তাপমাত্রার রেজোলিউশন | 0.01 | ℃ |
বৈদ্যুতিক বৈশিষ্ট্য (MগP-H21)
সারণি 3: DC বৈশিষ্ট্য @ভিDD=5.0 ভি, T=25℃ যদি না অন্যথায় নোট করা হয়
| প্যারামিটার | প্রতীক | শর্তাবলী | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| গড় অপারেশন বর্তমান | আমি DDAভিP | প্রতি সেকেন্ডে একটি রূপান্তর | 4.5 | 6.4 | μA | |
| পিক কারেন্ট | আমি পিক | চাপ রূপান্তর | 1.5 | এমএ | ||
| তাপমাত্রা রূপান্তর | 0.95 | এমএ | ||||
| স্ট্যান্ডবাই সাপ্লাই কারেন্ট | আমি ডিডিএসটিবি | 25℃ এ | 0.2 | μA | ||
| সিরিয়াল ডেটা ঘড়ি ফ্রিকোয়েন্সি | চ SCLK | আমি 2 সি প্রোটোকল, 4.7k এর পুল-আপ প্রতিরোধক | 100 | 400 | kHz | |
| ডিজিটাল ইনপুট উচ্চ ভোল্টেজ | ভিIH | 0.8 | ভি | |||
| ডিজিটাল ইনপুট কম ভোল্টেজ | ভিআইএল | 0.2 | ভি | |||
| ডিজিটাল আউটপুট উচ্চ ভোল্টেজ | ভি ওহ | আমিO = 0.5 mA | 0.9 | ভি | ||
| ডিজিটাল আউটপুট কম ভোল্টেজ | ভি ওএল | আমিO = 0.5 mA | 0.1 | ভি | ||
| আমিnput Capacitance | C আমিN | 10 | পিএফ | |||
| আমি2C Pull-Up Resistors | আর পু | 3.3 | 4.7 | 10 | KΩ |
পরম সর্বোচ্চ রেটিং (MCপৃ-H21)
সারণি 4: পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | শর্তাবলী | মিন | সর্বোচ্চ | ইউনিট |
| অতিরিক্ত চাপ | P MAX | 3X | |||
| সরবরাহ ভোল্টেজ | ভি ডিডি | -0.3 | 6.5 | ভি | |
| ইন্টারফেস ভোল্টেজ | ভি IF | -0.3 | ভিDD 0.3 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি SটিG | -40 | 150 | ℃ | |
| সর্বোচ্চimum Soldering Temperature | টি এমএস | সর্বোচ্চ ১০ সেকেন্ড | 250 | ℃ | |
| ESD রেটিং | মানুষের শরীরের মডেল | -2 | 2 | কেভি |
বর্ধিত সময়ের জন্য সর্বোচ্চ রেটিং অবস্থার এক্সপোজার ডিভাইসের নির্ভরযোগ্যতাকে প্রভাবিত করতে পারে।
