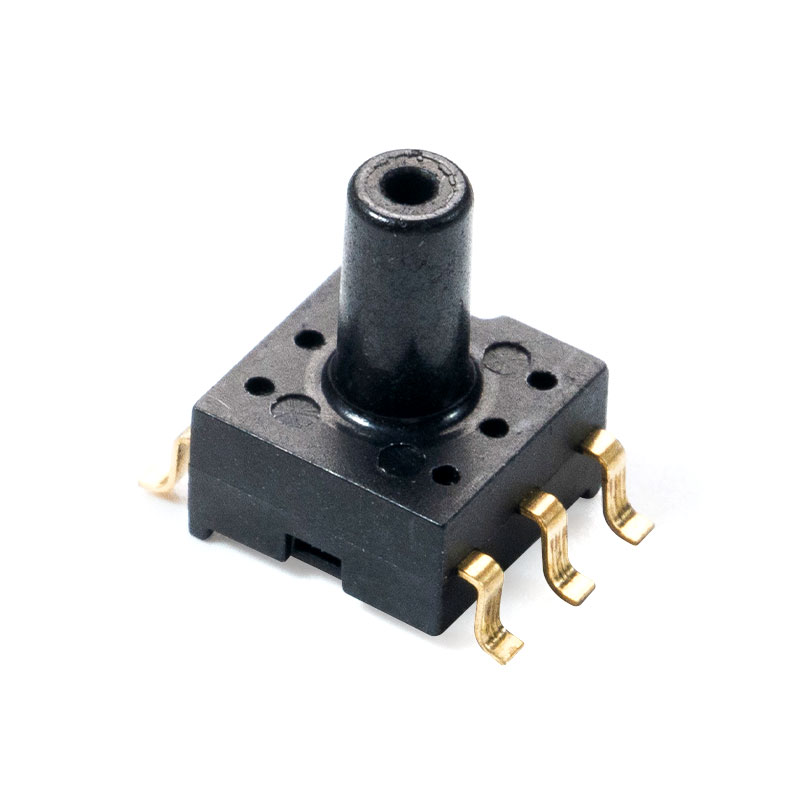

বৈদ্যুতিক বৈশিষ্ট্য (MCP-H10)
| চারিত্রিক | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| ভোল্টেজ @ ভিs=5.0ভি (MCP-H10-A সিরিজ) | V এস | 4.75 | 5 | 5.25 | ভিডিসি |
| ভোল্টেজ @ Vs=3.3V (MCP-H10-B সিরিজ) | V এস | 3 | 3.3 | 3.6 | ভিডিসি |
| বর্তমান কাজ | আইও | - | 3 | mএডিসি | |
| নির্ভুলতা (0 ℃ থেকে 85 ℃) | - | - | - | 1.5 | % ভি এফএসএস |
| এডিসি রেজুলেশন | আরES ADC | - | 24 | - | বিট |
| DAC রেজোলিউশন | আরES DAC | - | 12 | - | বিট |
| ফ্রিকোয়েন্সি | Fsys | 1 | MHz | ||
| প্রতিক্রিয়া সময় | t R | - | 2.5 | - | mS |
| শুরুর সময় | - | - | 100 | - | mS |
| ESD সুরক্ষা | - | - | 2 | - | KV |

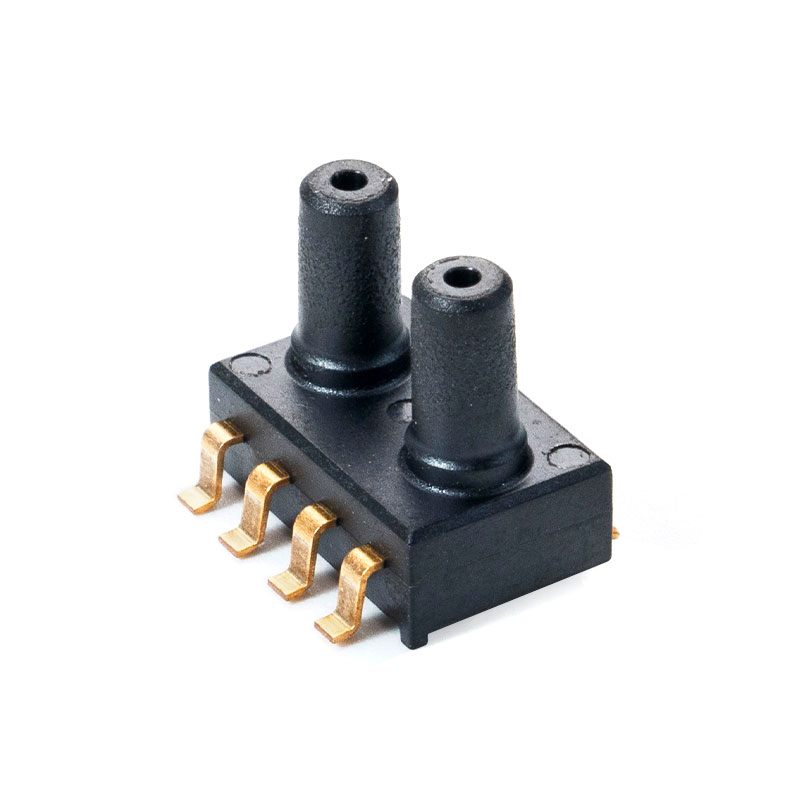

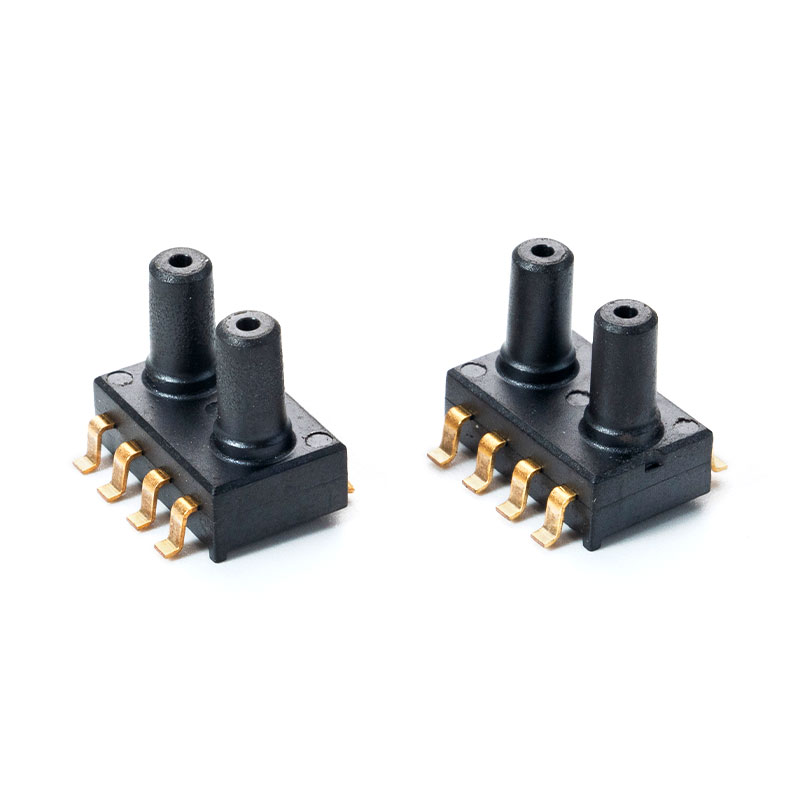

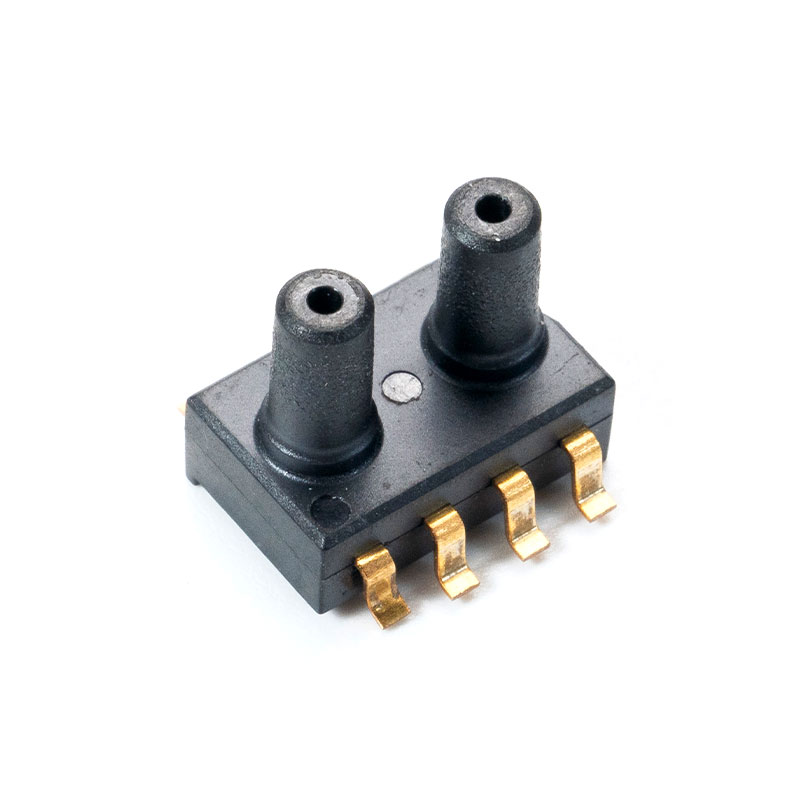

বৈদ্যুতিক পরামিতি (MCP-H20)
| চারিত্রিক | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| বনাম = 5.0ভি (MCP-H20-A সিরিজ) | ভি এস | 4.75 | 5 | 5.25 | ভিডিসি |
| বনাম = 3.3V (MCP-H20-B সিরিজ) | ভি এস | 3 | 3.3 | 3.6 | ভিডিসি |
| বর্তমান কাজ | আমি o | - | 3 | mএডিসি | |
| নির্ভুলতা (0℃ থেকে 85℃) | - | - | - | 1.5 | % ভি এফএসএস |
| এডিসি রেজুলেশন | আরES ADC | - | 24 | - | বিট |
| DAC রেজোলিউশন | আরES DAC | - | 12 | - | বিট |
| প্রতিক্রিয়া সময় | t R | - | 2.5 | - | ms |
| ওয়ার্ম আপ সময় | - | - | 100 | - | ms |
| ESD সুরক্ষা | - | - | 2 | - | kV |
আউটপুট প্যারামিটার (MCP-H20)
MCP-H20-A সিরিজ (পাওয়ার সাপ্লাই ভোল্টেজ: 5.0ভি)
| চারিত্রিক | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| মিন pressure offset (0℃ to 85℃) | ভি বন্ধ | 0.44 | 0.5 | 0.56 | ভিডিসি |
| সম্পূর্ণ-স্কেল আউটপুট (0℃ থেকে 85℃) | ভি এফএসও | 4.44 | 4.5 | 4.56 | ভিডিসি |
| সম্পূর্ণ-স্কেল স্প্যান (0℃ থেকে 85℃) | ভি এফএসএস | 3.88 | 4 | 4.12 | ভিডিসি |
MCP-H20-B সিরিজ (পাওয়ার সাপ্লাই ভোল্টেজ: 3.3ভি)
| চারিত্রিক | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| মিন pressure offset (0℃ to 85℃) | ভি বন্ধ | 0.055 | 0.1 | 0.145 | ভিডিসি |
| সম্পূর্ণ-স্কেল আউটপুট (0℃ থেকে 85℃) | ভি এফএসও | 3.055 | 3.1 | 3.145 | ভিডিসি |
| সম্পূর্ণ-স্কেল স্প্যান (0℃ থেকে 85℃) | ভি এফএসএস | 2.91 | 3 | 3.09 | ভিডিসি |

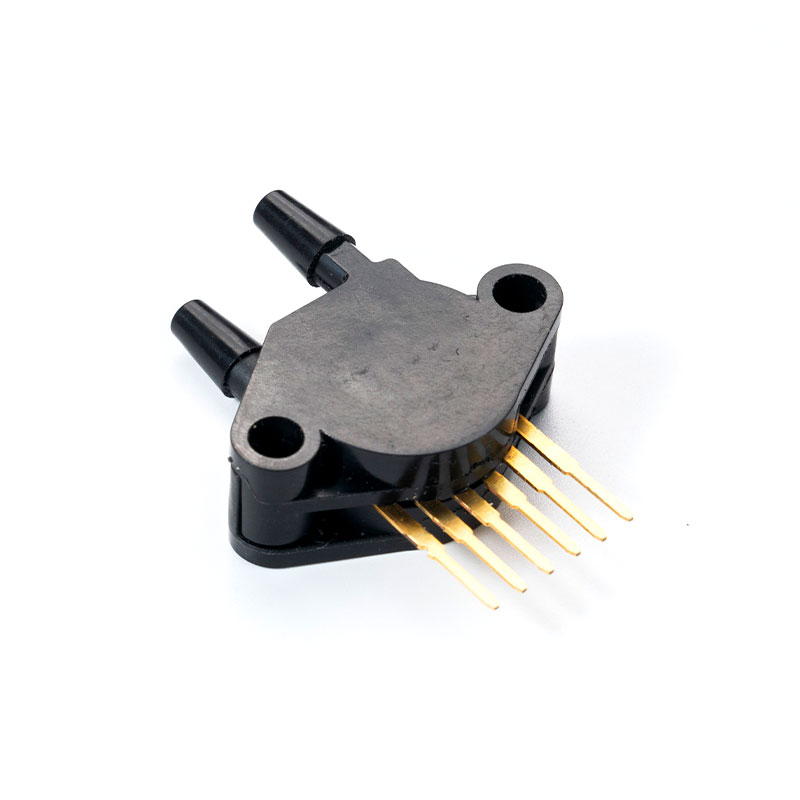

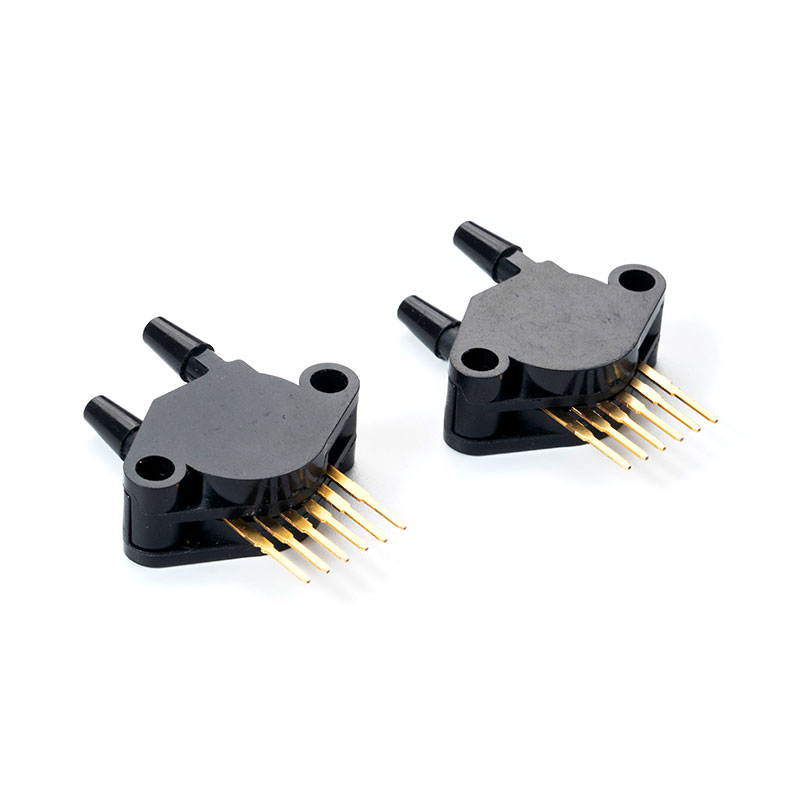

1. সাধারণ স্পেসিফিকেশন (MCP5XXXDP)
সারণি 1. সীমা পরামিতি
| চারিত্রিক | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| মিন pressure offset (0℃ to 85℃) | ভোফ | 0.055 | 0.1 | 0.145 | ভিডিসি |
| সম্পূর্ণ-স্কেল আউটপুট (0℃ থেকে 85℃) | ভিএফএসও | 3.055 | 3.1 | 3.145 | ভিডিসি |
| সম্পূর্ণ-স্কেল স্প্যান (0℃ থেকে 85℃) | ভিএফএসএস | 2.91 | 3 | 3.09 | ভিডিসি |
সারণী 2. চাপের ধরন
| টাইপe of pressure | বর্ণনা |
| পরম | আউটপুট প্রয়োগকৃত চাপ এবং অন্তর্নির্মিত রেফারেন্স ভ্যাকুয়ামের মধ্যে পার্থক্যের সমানুপাতিক |
| গেজ চাপ | আউটপুট প্রয়োগকৃত চাপ এবং বায়ুমণ্ডলীয় (পরিবেষ্টিত) চাপের মধ্যে পার্থক্যের সমানুপাতিক |
| ডিফারেনশিয়াল প্রেসার | আউটপুট প্রতিটি পোর্টে প্রয়োগ করা চাপের মধ্যে পার্থক্যের সমানুপাতিক (পোর্ট 1 - পোর্ট 2)। |
2. এনালগ আউটপুট প্রযুক্তিগত পরামিতি (MCপৃ5XXXDP)
সারণি 3. এনালগ আউটপুট স্পেসিফিকেশন
(ভিএস = 5.0 ভিdc, TA = 25 °C যদি না অন্যথায় উল্লেখ করা হয়।)
| চারিত্রিক | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| চাপ পরিসীমা (1) | P ওপি | 0 | - | 100 | kPa |
| 15 | - | 115 | |||
| সরবরাহ ভোল্টেজ (2) | ভি S | 4.75 | 5 | 5.25 | ভিডিসি |
| বর্তমান সরবরাহ | আমি ও | - | 7 | 10 | mAdc |
| মিনimum pressure offset (৩) , (0 থেকে 85 °সে) @ ভিএস = 5.0 ভি | ভি ওFF | 0.088 | 0.2 | 0.313 | ভিডিসি |
| সম্পূর্ণ-স্কেল আউটপুট (4) , ডিফারেনশিয়াল এবং পরম (0 থেকে 85 °C) @ ভিএস = 5.0 ভি | ভি এফএসও | 4.587 | 4.7 | 4.813 | ভিডিসি |
| ফুল-স্কেল স্প্যান (5) , ডিফারেনশিয়াল এবং পরম (0 থেকে 85 °C) @ ভিএস = 5.0 ভি | ভি এফএসএস | - | 4.5 | - | ভিডিসি |
| নির্ভুলতা (6) | - | - | - | ±2.5 | % ভি এফএসএস |
| সংবেদনশীলতা | ভি/P | - | 45 | - | mV/kPa |
| প্রতিক্রিয়া সময় (৭) | t আর | - | 1 | - | ms |
| পূর্ণ-স্কেল আউটপুটে আউটপুট উৎস বর্তমান | আমি ও | - | 0.1 | - | mAdc |
| ওয়ার্ম আপ সময় (৮) | - | - | 20 | - | ms |
| অফসেট স্থিতিশীলতা (9) | - | - | ±0.5 | - | % ভি এফএসএস |
1. 1.0 kPa (kiloPascal) সমান 0.145 psi।
2. এই নির্দিষ্ট উত্তেজনা সীমার মধ্যে ডিভাইসটি অনুপাতযুক্ত।
3. অফসেট (VOFF) ন্যূনতম রেট করা চাপে আউটপুট ভোল্টেজ হিসাবে সংজ্ঞায়িত করা হয়।
4. ফুল-স্কেল আউটপুট (VFSO) সর্বোচ্চ বা পূর্ণ-রেট চাপে আউটপুট ভোল্টেজ হিসাবে সংজ্ঞায়িত করা হয়।
5. ফুল-স্কেল স্প্যান (ভিএফএসএস) সম্পূর্ণ-রেটেড চাপে আউটপুট ভোল্টেজ এবং ন্যূনতম রেট দেওয়া চাপে আউটপুট ভোল্টেজের মধ্যে বীজগণিতীয় পার্থক্য হিসাবে সংজ্ঞায়িত করা হয়।
6. সঠিকতা (ত্রুটি বাজেট) নিম্নলিখিতগুলি নিয়ে গঠিত:
রৈখিকতা: নির্দিষ্ট চাপ সীমার উপর চাপের সাথে একটি সরল রেখার সম্পর্ক থেকে আউটপুট বিচ্যুতি।
তাপমাত্রা হিস্টেরেসিস: অপারেটিং তাপমাত্রা সীমার মধ্যে যে কোনও তাপমাত্রায় আউটপুট বিচ্যুতি, তাপমাত্রা শূন্য ডিফারেনশিয়াল চাপ প্রয়োগ করে সর্বনিম্ন বা সর্বোচ্চ অপারেটিং তাপমাত্রা পয়েন্টে এবং থেকে সাইকেল করার পরে।
প্রেসার হিস্টেরেসিস: নির্দিষ্ট সীমার মধ্যে যে কোনও চাপে আউটপুট বিচ্যুতি, যখন এই চাপটি 25 ডিগ্রি সেলসিয়াসে সর্বনিম্ন বা সর্বোচ্চ রেটেড চাপ থেকে এবং থেকে সাইকেল করা হয়।
TcSpan: আউটপুট বিচ্যুতি 0 থেকে 85 ডিগ্রি সেলসিয়াসের তাপমাত্রার সীমার উপর, 25 ডিগ্রি সেলসিয়াসের তুলনায়।
TcOffset: আউটপুট বিচ্যুতি সর্বনিম্ন চাপের সাথে 0 থেকে 85 °C তাপমাত্রার পরিসরে প্রয়োগ করা হয়, 25 °C এর তুলনায়।
নামমাত্র থেকে তারতম্য: 25 ডিগ্রি সেলসিয়াসে ভিএফএসএসের শতাংশ হিসাবে অফসেট বা পূর্ণ-স্কেল স্প্যানের জন্য নামমাত্র মান থেকে পরিবর্তন।
7. প্রতিক্রিয়া সময়কে আউটপুটে ক্রমবর্ধমান পরিবর্তনের সময় হিসাবে সংজ্ঞায়িত করা হয় যখন চাপের একটি নির্দিষ্ট পদক্ষেপ পরিবর্তনের সাপেক্ষে তার চূড়ান্ত মানের 10% থেকে 90% পর্যন্ত চলে যায়।
8. ওয়ার্ম-আপ সময়কে চাপ স্থিতিশীল হওয়ার পরে নির্দিষ্ট আউটপুট ভোল্টেজ মেটানোর জন্য পণ্যটির জন্য প্রয়োজনীয় সময় হিসাবে সংজ্ঞায়িত করা হয়।
9. অফসেট স্থায়িত্ব হল পণ্যের আউটপুট বিচ্যুতি যখন 1000 ঘন্টা স্পন্দিত চাপ, পক্ষপাত পরীক্ষা সহ তাপমাত্রা সাইকেল চালানো হয়।
