আউটপুট পরামিতি

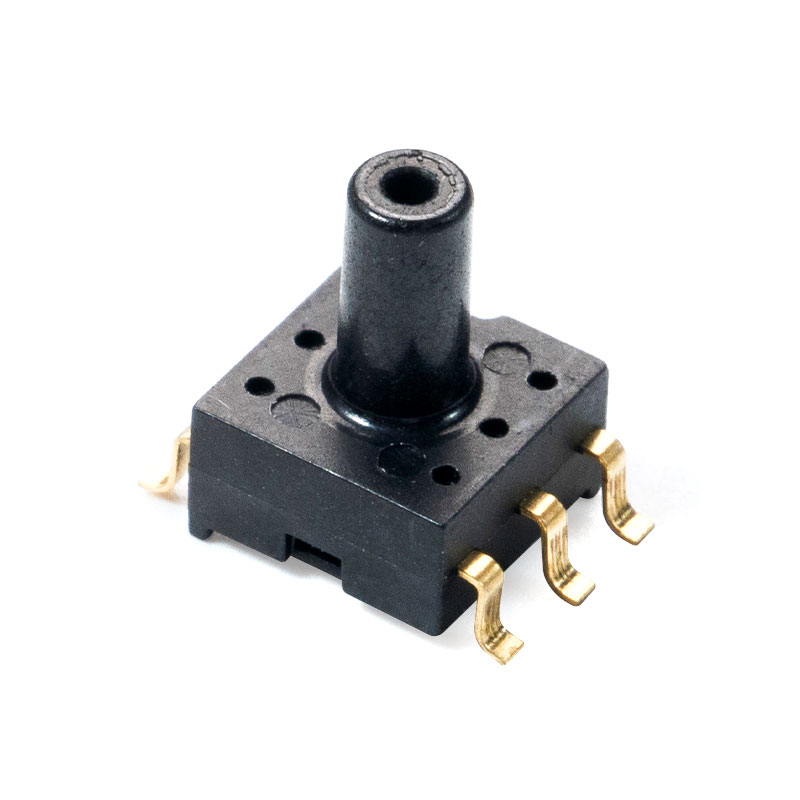

MCP-H10-A সিরিজ
| চারিত্রিক | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| মিন pressure output（0℃ to 85℃）@ VS = 5.0V | ভি বন্ধ | 0.44 | 0.5 | 0.56 | ভিডিসি |
| সর্বোচ্চ pressure output（0℃ to 85℃）@ VS = 5.0V | ভি এফএসও | 4.44 | 4.5 | 4.56 | ভিডিসি |
| ফুল স্কেল আউটপুট（0℃ থেকে 85℃）@VS = 5.0V | ভি এফএসএস | 3.88 | 4 | 4.12 | ভিডিসি |
MCP-H10-B সিরিজ
| চারিত্রিক | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| মিন pressure output（0℃ to 85℃）@ VS =3.3V | ভি বন্ধ | 0.055 | 0.1 | 0.145 | ভিডিসি |
| সর্বোচ্চ pressure output（0℃ to 85℃）@ VS =3.3V | ভি এফএসও | 3.055 | 3.1 | 3.145 | ভিডিসি |
| ফুল স্কেল আউটপুট（0℃ থেকে 85℃）@VS = 3.3V | ভি এফএসএস | 2.91 | 3 | 3.09 | ভিডিসি |
ফাংশন বিবরণ
ওভারভিউ
MCP-H10 সিরিজের চাপ সেন্সর একটি চাপ সংবেদনকারী উপাদান হিসাবে একটি MEMS পাইজোরেসিটিভ চাপ চিপ ব্যবহার করে, যা পরিবেশগত চাপের সমানুপাতিক একটি কাঁচা সংকেত বের করে। একটি অন্তর্নির্মিত 24 বিট ADC সহ একটি কন্ডিশনিং চিপ সংবেদনশীল উপাদানকে চালিত করে, এর আসল সংকেতকে প্রশস্ত করে, তাপমাত্রা এবং রৈখিকতার জন্য ক্ষতিপূরণ দেয় এবং একটি এনালগ ভোল্টেজ আউটপুট সিগন্যাল আউটপুট করে যা প্রয়োগ করা চাপের সাথে রৈখিকভাবে সম্পর্কিত।
স্থানান্তর ফাংশন
 |  |

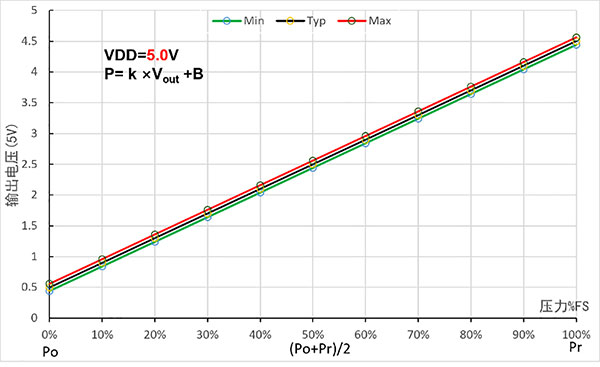

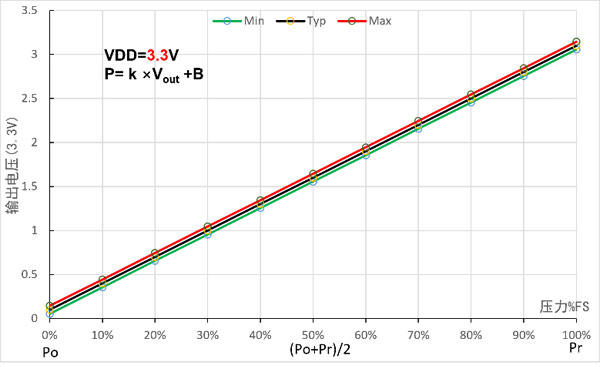

চিত্র 3.1 এনালগ আউটপুট স্থানান্তর ফাংশন
P= k × Vout খ
দ্রষ্টব্য: Vout হল এনালগ আউটপুট ভোল্টেজ (ইউনিট: V); P হল চাপের মান (kPa তে); k. খ রৈখিক সহগ এবং অফসেট প্রতিনিধিত্ব করে, যেমনটি নীচের সারণীতে দেখানো হয়েছে।
সারণি 3.1 এনালগ আউটপুট ট্রান্সফার ফাংশন পরামিতি
| পণ্য মডেল (5.0V) | ব্যাপ্তি (kPa) | আউটপুট ভোল্টেজ (V) | সহগ এবং অফসেট | |||
| পো | প্র | ও এল | ও এইচ | k | B | |
| MCP-H10-A2KP5P | 0 | 2.5 | 0.5 | 4.5 | 0.625 | -0.3125 |
| MCP-H10-A2KP5PN | -2.5 | 2.5 | 0.5 | 4.5 | 1.25 | -3.125 |
| MCP-H10-A5KPP | 0 | 5 | 0.5 | 4.5 | 1.25 | -0.625 |
| MCP-H10-A5KPPN | -5 | 5 | 0.5 | 4.5 | 2.5 | -6.25 |
| MCP-H10-A10KPP | 0 | 10 | 0.5 | 4.5 | 2.5 | -1.25 |
| MCP-H10-A10KPPN | -10 | 10 | 0.5 | 4.5 | 5 | -12.5 |
| MCP-H10-A40KPP | 0 | 40 | 0.5 | 4.5 | 10 | -5 |
| MCP-H10-A40KPN | 0 | -40 | 0.5 | 4.5 | -10 | 5 |
| MCP-H10-A40KPPN | -40 | 40 | 0.5 | 4.5 | 20 | -50 |
| MCP-H10-A100KPP | 0 | 100 | 0.5 | 4.5 | 25 | -12.5 |
| MCP-H10-A100KPN | 0 | -100 | 0.5 | 4.5 | -25 | 12.5 |
| MCP-H10-A100KPPN | -100 | 100 | 0.5 | 4.5 | 50 | -125 |
| MCP-H10-A200KPP | 0 | 200 | 0.5 | 4.5 | 50 | -25 |
| MCP-H10-A200KPPN | -100 | 200 | 0.5 | 4.5 | 75 | -137.5 |
| MCP-H10-A500KPP | 0 | 500 | 0.5 | 4.5 | 125 | -62.5 |
| MCP-H10-A1000KPP | 0 | 1000 | 0.5 | 4.5 | 250 | -125 |
| MCP-H10-A1000KPPN | -100 | 1000 | 0.5 | 4.5 | 275 | -237.5 |
| প্রoduct model（3.3V） | ব্যাপ্তি (kPa) | আউটপুট ভোল্টেজ (V) | সহগ এবং অফসেট | |||
| পো | প্র | ওL | ওH | k | B | |
| MCP-H10-B2KP5P | 0 | 2.5 | 0.1 | 3.1 | 0.833 | -০.০৮৩ |
| MCP-H10-B2KP5PN | -2.5 | 2.5 | 0.1 | 3.1 | 1.667 | -2.667 |
| MCP-H10-B05KPP | 0 | 5 | 0.1 | 3.1 | 1.667 | -0.167 |
| MCP-H10-B05KPPN | -5 | 5 | 0.1 | 3.1 | 3.333 | -5.333 |
| MCP-H10-B10KPP | 0 | 10 | 0.1 | 3.1 | 3.333 | -0.333 |
| MCP-H10-B10KPPN | -10 | 10 | 0.1 | 3.1 | 6.667 | -10.667 |
| MCP-H10-B40KPP | 0 | 40 | 0.1 | 3.1 | 13.333 | -1.333 |
| MCP-H10-B40KPN | 0 | -40 | 0.1 | 3.1 | -13.333 | 1.333 |
| MCP-H10-B40KPPN | -40 | 40 | 0.1 | 3.1 | 26.667 | -42.667 |
| MCP-H10-B100KPP | 0 | 100 | 0.1 | 3.1 | 33.333 | -3.333 |
| MCP-H10-B100KPN | 0 | -100 | 0.1 | 3.1 | -33.333 | 3.333 |
| MCP-H10-B100KPPN | -100 | 100 | 0.1 | 3.1 | 66.667 | -106.667 |
| MCP-H10-B200KPP | 0 | 200 | 0.1 | 3.1 | 66.667 | -6.667 |
| MCP-H10-B200KPPN | -100 | 200 | 0.1 | 3.1 | 100 | -110 |
| MCP-H10-B500KPP | 0 | 500 | 0.1 | 3.1 | 166.667 | -16.667 |
| MCP-H10-B1000KPP | 0 | 1000 | 0.1 | 3.1 | 333.333 | -33.333 |
| MCP-H10-B1000KPPN | -100 | 1000 | 0.1 | 3.1 | 366.667 | -136.667 |
