3.1। ওভারভিউ

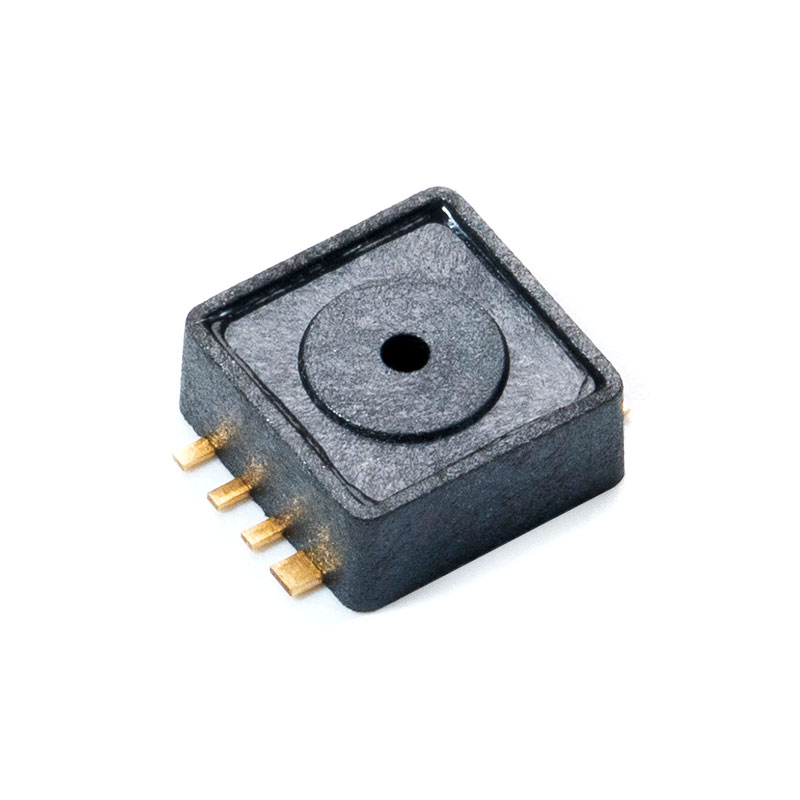

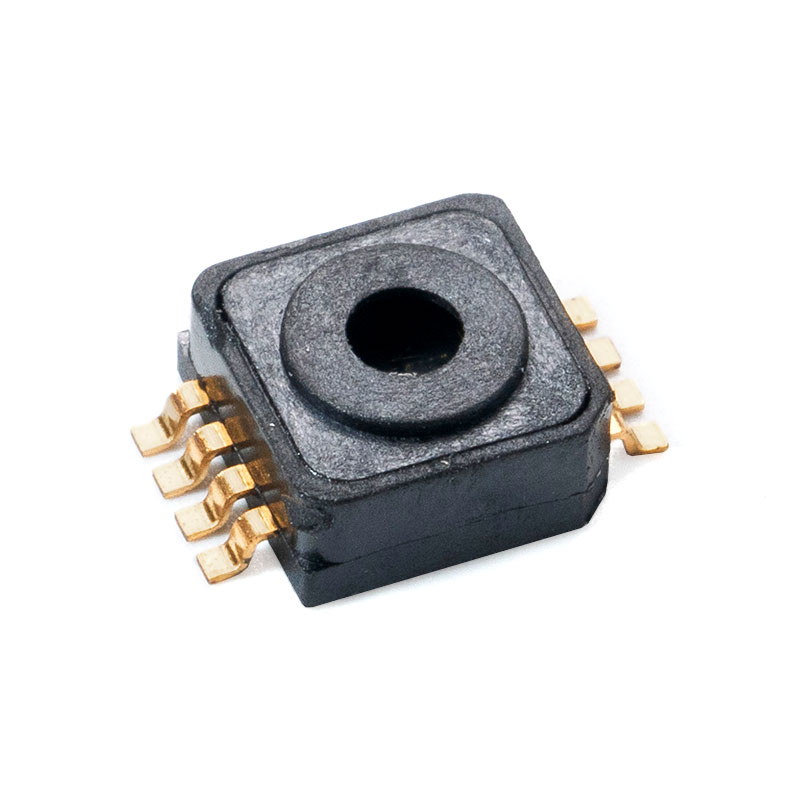

MCP-J20 সিরিজের চাপ সেন্সর একটি চাপ সংবেদনশীল উপাদান হিসাবে একটি MEMS পাইজোরেসিটিভ কোর ব্যবহার করে, যা পরিবেষ্টিত চাপের সমানুপাতিক একটি কাঁচা সংকেত আউটপুট করে। একটি অন্তর্নির্মিত 16 বিট এডিসি সহ কন্ডিশনিং চিপ সংবেদনশীল উপাদানকে চালিত করে এবং প্রসারিত করে, তাপমাত্রা ক্ষতিপূরণ দেয় এবং একটি অ্যানালগ ভোল্টেজ আউটপুট সিগন্যাল আউটপুট করার জন্য মূল সংকেতকে লিনিয়ারাইজ করে যা প্রয়োগ করা চাপের সাথে রৈখিকভাবে সম্পর্কিত।
স্থানান্তর ফাংশন
 | আউট=ক×P খ মনোযোগ: আউট হল অ্যানালগ আউটপুট ভোল্টেজ, যা ভোল্টে পরিমাপ করা হয়; P হল চাপের মান, পরম চাপ, kPa তে; A এবং B এর জন্য নীচের টেবিলটি দেখুন। |
চিত্র 3.1 সিমুলেটেড আউটপুট স্থানান্তর ফাংশন
| পণ্যের মডেল | ব্যাপ্তি (kPa) | আউটপুট ভোল্টেজ পরিসীমা (V) | লাভ এবং অফসেট | |||
| পো | প্র | ওএল | ওহ | A | B | |
| MCP-J20-15115K | 15 | 115 | 0.5 | 4.5 | 0.04 | 0.1 |
| MCP-J20-20250K | 20 | 250 | 0.5 | 4.5 | 0.0173915 | 0.152174 |
| MCP-J20-20400K | 20 | 400 | 0.5 | 4.5 | 0.0105265 | 0.2894735 |
